Description

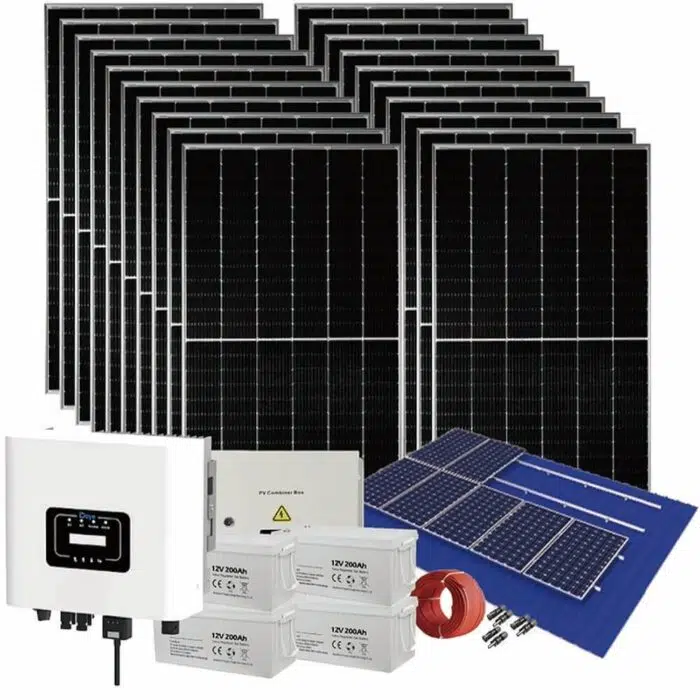

Système d’énergie solaire hybride de 8 kW

Liste des configurations de soutien

Onduleur hybride 8kW * 1
Panneau solaire 410W * 20
Batterie gel 12V200Ah * 4
Boîtier de contrôle personnalisé
Ligne photovoltaïque de 200m * 1 jeu
Support de montage (toit/sol)

Appareils électriques entraînés

dans la limite de 8kW (charge résistive)
dans la limite de 2,7kW (charge inductive)

Zone d’installation

Environ 39,74 mètres carrés

Configuration et justification d’un système solaire hybride de 8 kW avec connexion au circuit

Un système solaire hybride de 8 kW représente une solution énergétique efficace et durable qui intègre des panneaux solaires, un système de stockage d’énergie et, éventuellement, des sources d’appoint. Dans cette description, nous décrirons la configuration et la raison d’être d’un tel système et nous détaillerons la méthode de connexion du circuit électrique.

Configuration d’un système solaire hybride de 8 kW :

1. Panneaux solaires :
   • Environ 24 à 30 panneaux solaires à haut rendement, d’une capacité de 320 à 335 watts chacun, sont installés sur les toits ou sur des structures au sol. Les panneaux sont positionnés de manière à maximiser l’exposition à la lumière du soleil tout au long de la journée.
2. Onduleurs :
   • Les onduleurs de branche ou les micro-onduleurs sont utilisés pour convertir le courant continu (CC) généré par les panneaux solaires en courant alternatif (CA) utilisable. Le choix entre les onduleurs de branche et les micro-onduleurs dépend de facteurs tels que l’ombrage, la disposition des panneaux et les préférences en matière de maintenance.
3. Stockage d’énergie :
   • Un système de stockage d’énergie important est intégré avec une capacité d’environ 30-40 kWh. Cette solution de stockage d’énergie consiste généralement en des batteries lithium-ion avancées qui stockent l’énergie solaire excédentaire en vue d’une utilisation ultérieure pendant les périodes de faible production solaire ou de coupure du réseau.
4. Alimentation de secours (en option) :
   • Dans les cas où la stabilité du réseau pose problème ou comme source d’énergie de secours, un générateur de secours d’une capacité appropriée (par exemple, 15-20 kW) et des commutateurs de transfert automatique peuvent être intégrés au système.
5. Surveillance et contrôle :
   • Un système complet de surveillance et de contrôle est mis en œuvre pour suivre les performances du système solaire hybride de 8 kW. Ce système comprend la surveillance de la production d’énergie, de l’état de charge/décharge de la batterie et de l’état général du système.

Justification de la configuration d’un système solaire hybride de 8 kW :

• Capacité du panneau solaire : Le choix de la capacité de 8 kW est basé sur les besoins énergétiques de l’application. Il offre un équilibre entre la production d’énergie et la rentabilité, ce qui le rend adapté aux maisons, aux petites entreprises ou aux sites isolés.
• Sélection de l’onduleur : Le choix entre les onduleurs de branche et les micro-onduleurs se fait en fonction des conditions spécifiques du site. Les onduleurs de branche sont rentables et conviennent aux installations simples, tandis que les micro-onduleurs permettent d’optimiser les panneaux individuels, ce qui les rend idéaux pour les installations ombragées ou complexes.
• Stockage de l’énergie : L’importante capacité de stockage de l’énergie garantit l’autosuffisance énergétique et la résilience. Elle stocke l’énergie solaire excédentaire pour l’utiliser pendant la nuit ou les périodes de faible ensoleillement, réduisant ainsi la dépendance à l’égard du réseau.
• Alimentation de secours (en option) : L’intégration d’un générateur de secours renforce la sécurité énergétique. Il démarre automatiquement pendant les périodes prolongées de faible production solaire ou de coupure du réseau, assurant ainsi une alimentation électrique continue.
• Surveillance et contrôle : La surveillance et le contrôle en temps réel permettent aux utilisateurs de suivre la production d’énergie, l’état de la batterie et les performances du système, ce qui permet une maintenance et une optimisation proactives.

Connexion au circuit électrique :

La connexion du circuit électrique d’un système solaire hybride de 8 kW implique plusieurs composants et connexions clés :

1. Réseau de panneaux solaires :
   • Les panneaux solaires sont connectés en série ou en parallèle (ou une combinaison) pour former un réseau PV. Le courant continu produit par la matrice PV est dirigé vers les onduleurs.
2. Onduleurs :
   • Les onduleurs de chaîne ou les micro-onduleurs convertissent l’électricité continue générée par les panneaux solaires en électricité alternative. Ils sont connectés au tableau électrique du bâtiment.
3. Système de stockage d’énergie :
   • Le système de stockage d’énergie, y compris les batteries lithium-ion, est connecté aux onduleurs. Il stocke l’énergie solaire excédentaire et fournit l’énergie stockée au panneau électrique en cas de besoin.
4. Générateur de secours (en option) :
   • Lorsqu’un générateur de secours est intégré, il est connecté à un commutateur de transfert automatique (ATS). L’ATS détecte les pannes de réseau et commute automatiquement la source d’énergie du réseau vers le générateur, garantissant ainsi une alimentation électrique ininterrompue.
5. Panneau électrique :
   • Le tableau électrique du bâtiment est le point central où toutes les sources d’électricité (solaire, réseau, stockage et générateur de secours) sont connectées. Il distribue l’électricité aux circuits et aux appareils du bâtiment.
6. Système de surveillance et de contrôle :
   • Le système de surveillance et de contrôle s’interface avec tous les composants, fournissant des données en temps réel sur la production d’énergie, l’état de la batterie et la santé globale du système. Les utilisateurs peuvent accéder à ces informations via une interface conviviale ou une application mobile.

En conclusion, un système solaire hybride de 8 kW est configuré pour trouver un équilibre entre la production d’énergie, la rentabilité et la sécurité énergétique. Il associe des panneaux solaires, des onduleurs, des systèmes de stockage d’énergie et des sources de secours optionnelles afin de fournir une solution énergétique fiable et durable pour diverses applications. Une installation et un suivi appropriés sont essentiels pour garantir des performances optimales et maximiser les avantages du système, notamment les économies d’énergie et la réduction de l’impact sur l’environnement.
